一个典型的数据中心供电系统，由中压配电、变压器、低压配电、不间断电源、末端配电以及发电机等设备组成。其中，UPS的主要作用，是在市电电源中断、发电机启动之前，确保所带的负载持续供电。
UPS系统是数据中心供电连续性的重要保障，UPS系统的可靠性直接影响数据中心的可靠性，同时，在绝大多数数据中心，UPS系统的损耗可占IT设备能耗的10%以上。了解ups是机房建设的重要环节。
本文将详细了解ups常见的四大问题：
1、ups的品牌选择
2、ups的配电计算
3、ups的安装
4、ups的六大故障处理
一、ups的品牌
ups不间断电源的大小牌子有很多，平时我们在项目中用的比较多主要有下面一些牌子（排名不分先后）。
其中山特、艾默生、科华等牌子我们在项目中经常会看到。当然除了上面这些牌子，动力源、任达、宝星等这些也是不错的，在实际项目中可以根据情况选择使用。
二、ups配置计算
对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。
使用时按下列公式计算：
所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数
举例一：
例如：对于109Ah•块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。
则所需电池容量为（60min）：
120kVA×109Ah•块/kVA=13080Ah•块,
13080Ah•块/32块=409(Ah),
即可选12V，100Ah电池4组(32块/组)。
注意：实际后备时间不足与60min接近。
如果每组33块，则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。
注意：33块/组实际后备时间超过60min(超出一点)。
如果要求后备时间为30min时：
则
109×120=13080Ah•块
13080/32=409Ah，
409/2=205Ah。

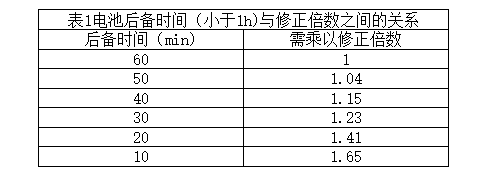

由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。见下表1，因此205×1.23=252Ah。即可选12V、65Ah电池4组(32块/组)。
注意：实际后备时间超过30min(超出一点)。
如果要求后备时间20min时：
则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah，即可选12V、65Ah电池3组(32块/组)。
注意：实际后备时间超过20min(超出一点)。
其它情况，以此类推。
举列二：
对于126Ah•块/kVA电池容量的算法，一台120kVA的UPS，每组电池32块，

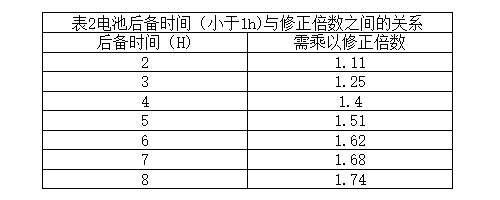

如果计算时间是一小时以上，要在按上述计算后再除以一个修正系数，见下表。
计算方法和需乘以修正系数与前述完全一样。
例如：
前例的后备时间是3h：
则126×120=15120Ah•块，
13080/32=472Ah，
472×3=1417Ah；
还需除一个修正系数，1417/1.25=1131Ah。
则需要配置即选12V、300Ah电池4组(32块/组)。
按照能量守恒原理，以上方法对于三相/单相或单相/单相UPS是一样的。
一般中大功率的UPS所配每组电池都是32块；电池并联数最好不要超过4组，以免影响电池组的均流和充电效果。
以上是快捷的估算，不是特别精确。但可以做为参考，要想得到精确的结果，应参照电池厂家给出的电池放电特性。
三、ups如何安装
一般ups的安装顺序如下：
1、 到现场先确定UPS、电池柜的安装位置。
2、 安装电池连接线。
A、确定电池开关所在的位置，确定电池在电池柜中的正负极方向，安装好电池柜上的空气开关和接线端子。
B、开始电池线的连接、将电池的正极连接到空气开关上。
C、从下一层到上一层的电池线要用胶布包好，防止意外碰到短路，检查螺栓的拧紧情况。
D、最后留出的正负极分清楚，防止接错，正极从空气开关上接至连接端子，负极直接从电池的负极接线柱接至接线端子上。
E、查看电池柜里有没有无关的东西。
F、从电池柜将电池线连接到主机之前，用万用表测量电池的电压，并检查正负极出线有没有接反。
3、主机的安装接线
A、正确的连接UPS的输入、输出以及电池柜到主机之间的电池连线。
B、用万用表测量主机接线端子上的连接线有没有短路的现象。
C、断开主机上的市电输入、输出、电池的开关，分别合上配电柜的输入开关、电池柜柜上的电池开关，测量电压是否异常。
4、主机的开机
以上的步骤全部确认正常之后，按照开机流程步骤开机，进行市电、电池的转换，测量输出电压是否异常
5、接入负载，看带载是否正常
UPS及设备安装完毕并通电开始调试。
四、ups常用六大故障处理
1、市电有电时，UPS出现市电断电告警
可能原因：
市电输入空开跳闸；
输入交流线接触不良；
市电输入电压过高、过低或频率异常；
UPS输入空开或开关损坏或保险丝熔断；
UPS内部市电检测电路故障。
处理方法
检查输入空开。检查输入线路；
如市电异常可不处理或启动发电机供电；
更换损坏的空开、开关或保险丝；
检查UPS市电检测回路。
2、市电正常时，UPS输出正常；市电断电后，负载也跟着断电
可能原因
由于市电经常低压，电池处于欠压状态；
UPS充电器损坏，电池无法充电；
电池老化、损坏；
负载过载，UPS旁路输出；
负载未接到UPS输出；
长延时机型的电池组未连接或接触不良；
UPS逆变器未启动（UPS面板控制开关未打开），负载由市电旁路供电；
逆变器损坏，UPS旁路输出。
处理方法
在市电电压正常时对电池充足电；启动发电机对电池充电；在UPS输入端加稳压器；
检查充电器。更换电池；
减少负载。将负载接到UPS的输出；
检查电池组是否接对、接好；
启动逆变器对负载供电（打开面板控制开关）；
检查逆变器。
3、UPS无法启动
可能原因
电池长期放置不用，电压低；
输入交流、直流电源线未连接好；
UPS内部开机电路故障；
UPS内部电源电路故障或电源短路；
UPS内部功率器件损坏。
处理方法
将电池充足电；
检查输入交流、直流线是否接触良好；
检查UPS开机电路；
检查UPS电源电路；
检查UPS内部整流、升压、逆变等部分的器件是否损坏。
4、UPS开机时，输入空开跳闸
可能原因
输入空开容量太小；
UPS内部短路；
UPS内部功率器件损坏；
用户的市电空开有漏电保护。
处理方法
更换输入空开；
检查UPS内部整流、升压、逆变等部分的器件是否损坏；
检查UPS内部整流、升压、逆变等部分的器件是否损坏；
更换为无漏电保护的空开。
5、UPS在正常使用时突然出现蜂鸣器长鸣告警
可能原因
用户有大负载或大冲击负载启动；
输出端突然短路；
UPS内部逆变回路故障；
UPS保护、检测电路误动作。
处理方法
负载投入时按先大后小的顺序；增大UPS的功率容量；
检查UPS的输出是否短路；
检查UPS逆变器。检查UPS内部控制电路。
6、UPS工作正常但负载设备异常
可能原因
UPS输出零地电压过高；
UPS地线与负载设备地线没接在同一点上；
负载设备受到异常干扰。
处理方法
检查UPS接地，必要时可在UPS的输出端零地间并一个1-3KΩ电阻；
将UPS地与负载地接到同一个点上；
重新启动负载设备。
