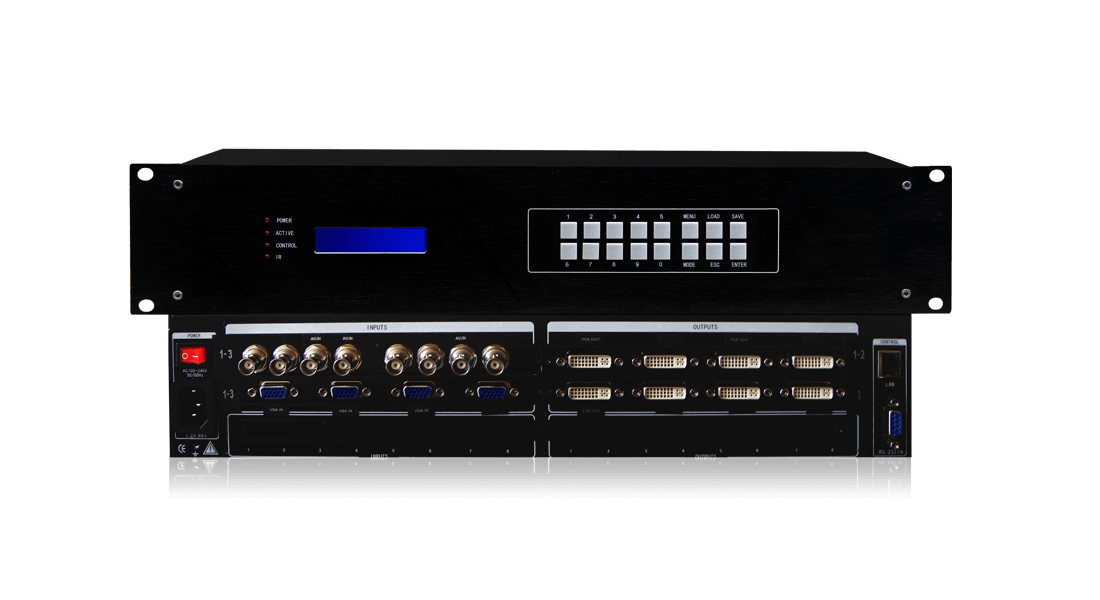

融合处理器是讯维自主研发生产的超高清信号融合图像控制器，采用现今国内外领先的边缘融合和图像特效处理技术，不仅可以拼接成为一个具有超高分辩率的单一逻辑屏，并且中间没有拼缝，组成大屏幕系统的所有显示单元的分辨率之总和，同时可以使窗口改变或模式切换时，可以产生特性显示的效果等。高清融合处理器能处理多种格式的信号源实时输入，支持从模拟信号到数字信号，从1024x768到3072x768的高分信号。内置多画面图形拼接处理器和融合带生成装置，集视频多窗口处理技术和边缘融合技术为一体，在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、输入信号自动调整和预存场景自由调用等功能。广泛怕应用于：展览中心、会场、机场、商场、广告、演示中心、设计、仿真中心、军事作战、通信指挥、训练中心等场所。

硬件架构

全硬件DSP架构，无操作系统，采用CPCI结构的工业级机箱，模块化的设计, 双备份冗余电源支持电源热备份、风扇等模块随意更换，可支持系统处理模块的热插拔，同时提供了自我诊断和检测功能,保证系统的可靠性,实时性,灵活性，CAN总线控制技术，专业DSP视频处理芯片，液晶面板实时显示设备运行状态。
全通道纯数字无损处理

通道模块化设计，按需选择型号 ，2、3、4、5、6等通道选择。系统能同时处理多达48台投影机的无缝拼接组成单一逻辑屏，实时处理多达128路高清信号。
基于像素的几何校正

复杂光路的几何校正由于投影机摆放位置不一定完全符合光路效果，或者曲面融合、环形融合、球形融合等光路不符合视觉效果要求，因此需要融合器作基于像素的几何校正，其色彩精度为1/256。
完全的图像处理

融合控制器内嵌拼接功能，因此具有强大的信号处理能力，支持每个屏均可同时实时显示多达32个窗口，实现所有输入窗口的全屏幕跨屏显示； 所有输入窗口均可全投影范围内漫游显示，没有输入窗口的显示区域限制；在全屏幕范围内的高清底图上，所有输入窗口均可无压缩的自由叠加；
超大分辨率底图

支持目前显卡分辨率最高的HDMI、DVI双链接纯数字输入接口，单口支持高达4096x1536的超高清分辨率。使用多个DVI双链接输入，即可轻松实现超大分辨率底图画面，做到多个屏幕上的超清信号显示，极大丰富单系统画面的显示内容。
支持多信号接口

DVI-X多格式采集技术，支持BNC、VGA、RGB、HDMI、DVI、3G/HD/SD-SDI、IP流、光纤信号，支持H.264 baseline, main, high，MJPEG，支持H264的熵编码 支持CAVLC CABAC，兼容多家厂商NVR、DVR、DVS、硬盘录像机、IP Camera、各类网络传输设备、混合矩阵、各类检测平台等，支持DVI、VGA、HDMI输出。最新的HDBase-T接口技术，支持100m范围的长线传输功能。
多显示技术

CBD显示技术，超大信号上面多画面信号显示，画外画（POP）平铺模式，画中画（PIP）叠加模式，画面叠加、漫游、跨屏、缩放。
支持无缝切换

融合带自动羽化像素精调，图像参数（白平衡、亮度、对比度、饱和度）调整，透明度任意调节，信号自由裁剪功能，无缝切换（选配），支持任意形状曲面网格式几何校正，融合带消隐处理
预切换技术

预案自动轮巡，字符叠加功能，软件权限管理，EDID配置管理。

视频输入 VGA、CVBS、HDMI/DVI、SDI（选配）
视频输出 VGA/DVI/HDMI/SDI（选配）
同步类型 RGsB，RGBS，RGBHV
融合带宽度 1×N横向：128、256、512、1024像素点可选；M×N：128像素点
输出分辨率 1920*1080
显示单元组合 1×N横向拼接融合，M×N内的任意拼接融合
图象控制 画面叠加、漫游、跨屏、缩放
电源 AC220V
输出功率 ≤200W
存储环境温度 -20°C ~ +60°C
工作温度 -10℃——＋55℃
相对环境湿度 10%~ 90%
产品重量 约15Kg
产品规格 标准19寸机架式（4U）
