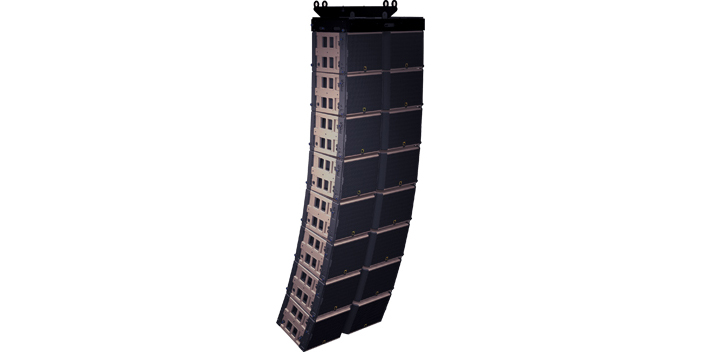

线阵音箱

该系统应包括一个3路有源外壳四放大设计,使用波前的雕刻技术® (WST)和一个专用的放大控制器驱动和保护。
外壳应具有两个直接辐射15- LF传感器安装在一个低音反射式音箱, ,四个直接辐射6.5- MF传感器,和3个在振膜压缩驱动器,加上个别DOSC ®波导。
可用的系统带宽应为35 Hz至20 kHz (-10分贝) 。的arrayable低频扩展和/或可堆叠的重低音扬声器系统运转时,应向下延伸的可用带宽为34或25赫兹, 。
K形共面传感器配置产生极地型的覆盖范围为90°水平( -6分贝) ,控制整个投影轴对称图案,在整个频率范围内无副瓣,和独立的垂直排列的元素的数量。线源模式下,系统应弯曲到最大5°的每个元素,并没有打破的波前接受一个6机箱downfill的线声源阵列。
1米处自由场条件下,使用10分贝波峰因数的粉红噪声最大声压级测量,应是147分贝。长期RMS处理能力为2 ×600 W为LF部分, MF部分600瓦, 220瓦的高频部分。每个部分的阻抗为8欧姆。
机箱箱体结构 应包括波罗的海桦木胶合板。的尺寸应为1342毫米(52.8英寸)宽,438毫米(17.2英寸)高,520毫米(20.5英寸)深机箱重量为106公 斤(234磅) 。机箱前面的应受与空中网®声学中性的面料覆盖的聚酯粉末涂层钢格栅。七拼八凑外壳应使用内部硬件和使用两个并行8点PA - COM ®插槽连接。
放大控制器应提供输出功率为4× 1800瓦/ 4欧姆,并应包含一个2输入4输出的DSP架构, 199个预置存储位置,用户界面,以太网连接进行远程控制和监测,内置在连接面板上的输入信号和扬声器的输出,和一个数字AES / EBU声卡。
32位浮点 DSP和级联的24位A / D转换器的取样频率为96 kHz 。 DSP应设有一个双IIR / FIR滤波器拓扑结构,从0至500毫秒,预校准EQ轮廓滤波器可调输出延迟,和一个传感器热和旅游保护系统。总的I / O系统的延时应设置在3.9毫秒( 3.4毫秒, AES / EBU ) 。
放大控制器的网络协议运行在100兆位/秒的速度,允许远程控制和监视多达253台星,菊花链,或混合型拓扑结构。计算机和扩增控制器网络之间的物理连接,应通过超五类(或更多) U / FTP电缆连接的RJ45快速以太网I / O插槽。
应允许控制软件,监控组件负载,信号电平,以及网络故障的增益控制,静音,延迟,系统轮廓EQ参数。

类型:主动3分频音箱
驱动功放:LA8,LA12X
可用带宽(-10dB):35Hz–20kHz(【K1】预设)
最大SPL1:149dB(【K1】预设)
覆盖角度(-6dB):H×V:90°x5°
传感器:LF:2×15″低音反射,MF:4×6.5″低音反射,HF:3×3″低音反射
吊挂:使用K1-BUMP吊挂
尺寸W×H×D:1342×438×520mm
净重:106kg
